技术特点

? 表箱体积小，内部走线规则、整齐，符合配电要求，安装、维护、升级方便
。

? 液晶显示，显示信息：户号、累计、剩余、透支、电压、电流、功率、电价、故障、拉闸、通讯等
。

? 电表进线端采用专用接线端子（专用模具)，电流承载能力强，便于现场施工
。

? 电表采用进口多功能、多资源、集成度高、运行速度快的处理器控制芯片（工业级），？榛峁股杓，抗干扰能力强
。

? 电表采用专用三相电能计量芯片，测量周期短、精度高、性能稳定、使用寿命长，有效防止窃电
。

? 电表通讯电路采用防雷电路，信号采用光电隔离，通讯电路与电表其它电路进行分离处理，可最大程度减轻雷击对电表的伤害
。

? 计量电路与通讯显示电路采用双CPU结构，一个主管计量，一个主管通讯指示和显示，通讯时不影响计量
。

? 单三相用户组合可通过软件进行任意设置
。

? 电能信号采集？榻硬捎玫缒宰ㄓ媒涌，经过特殊处理，信号传输可靠
。

? 内部强电与弱电间采用镀锌屏蔽板隔离，可减轻强电对弱电信号的干扰
。

? 内有继电器检测装置，具有缺相；すδ
。

? 电表各种数据参数采用加密算法，保证数据安全
。

? 具有状态查询功能，可实时查询用户的用电负荷
。

? 互感器类电能表，利用外接互感器，实现对大电流的计量，计量准确度高达0.5S级；可为用户提供一组控制触点
。

? 直接接入式电表，最大单相用户数量为36户，可灵活设置三相用户数量
。

? 互感器类电能表，最大三相用户数量为8户，可灵活设置三相数量
。

? 内部电源三相供电，具有电源缺相指示功能，电源缺相，电表照常工作
。

? 通讯功能，电表提供RS485接口，可直接组建RS485通讯网络或通过转换器实现其他通讯方式的组网
。

功能特点

? 预付费（倒计数）功能：用户须先购电后用电，欠费断电，缴费方式多样
。

? 后付费（正计数）功能：传统模式，先用电后交费
。

? 控制功能：内部有继电器，可以控制及监控用户用电
。

? 检测功能：内有继电器检测？，可以检测用户用电状态，可防止缺相等情况引起用户设备的损坏
。

? 过载；ぃㄏ蘖鳎┕δ埽旱庇没Ц涸爻视米畲蟾涸厥，该用户自动断电；
。

? 断电恢复方式：分自动恢复、刷卡恢复
。

? 低电量报警功能：设置报警电量，剩余电量小于设置的报警电量后可选择闪烁、断电、短信等方式提醒
。

? 允许透支电量功能：根据用户信誉不同可设置不同允用透支电量，超过设置参数后欠费断电
。

? 插卡功能：根据用户需求增加插卡通讯方式（特殊定制）
。

? 总表计量功能：可计量统计多用户出线所有回路的累计电量（直接接入式)
。

? 缺相；すδ埽喝嘤没г谌毕嗟那榭鱿，继电器自动断开，起；ぷ饔
。

主要技术指标

KD型直接接入式电能表

? 额定电压：AC～3×220/380V

? 精度等级：1级

? 标定电流：5(40)A，脉冲常数：900imp/kW·h

　　　　　　15(60)A，脉冲常数：900imp/kW·h

　　　　　　20(80)A，脉冲常数：400imp/kW·h

? 电量分度：0.01度

? 使用环境温度：一25℃～55°℃

KD型互感器接入式电能表

? 额定电压：AC～3×220/380v

? 精度等级：0.5S级

? 标定电流：1.5(6)A

? 脉冲常数：5000imp/kW·h

? 电量分度：0.01度

? 使用环境温度：-25℃～55℃

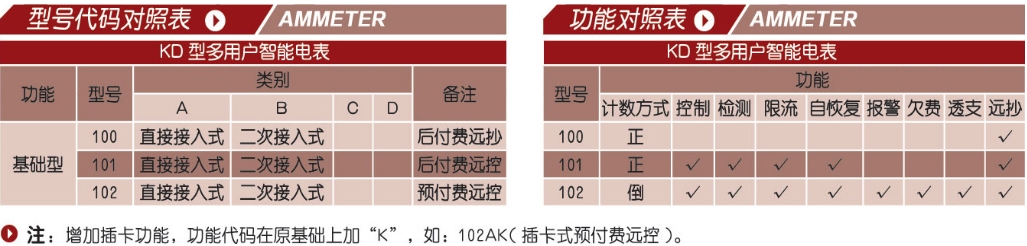

产品对照表

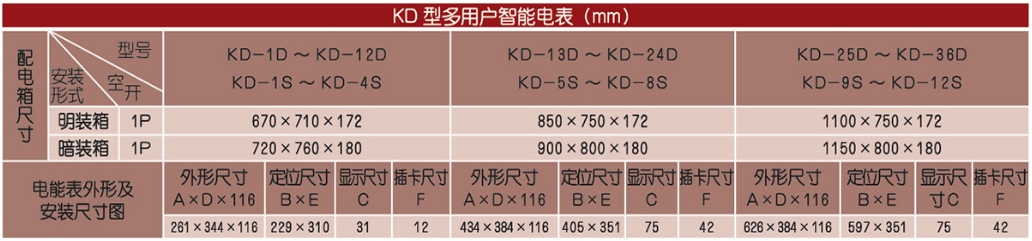

电能表、配电箱尺寸一览表

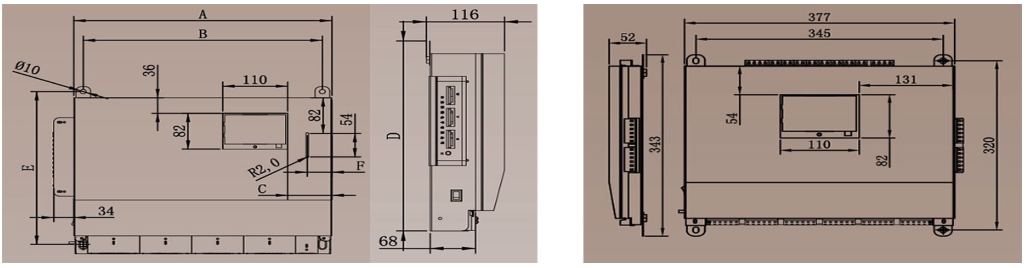

外形结构及安装尺寸图（mm）
